Гарантия: 24 месяца
Группы быстрого монтажа TECline T3 предназначены для подачи теплоносителя, поступающего от нагревателя, на контур потребителя. Подача осуществляется с возможностью автоматического регулирования добавления теплоносителя из обратной линии.
Предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, например, таких как – напольное отопление, в частных случаях радиаторное и конвекторное отопление и др.
| Категория | Насосные группы |
| Бренд | Насосные группы TECLine |
| Максимальное рабочее давление | 4 бар |
| Максимальная рабочая температура | 95 °С |
| Назначение | радиаторы, теплый пол |
| Монтажная длина насоса | 180 мм |
| Резьба | Подключение к потребителю 1" ВР |
| Подключение насоса | Подключение к коллектору или источнику тепла 1 1/2" НР (плоское уплотнение) |
| Диаметр выходов | Подключение к потребителю 1" ВР |
| Пропускная способность | Kvs 6,3 |
| Производитель | Китай |
| Гарантия | 24 месяца |

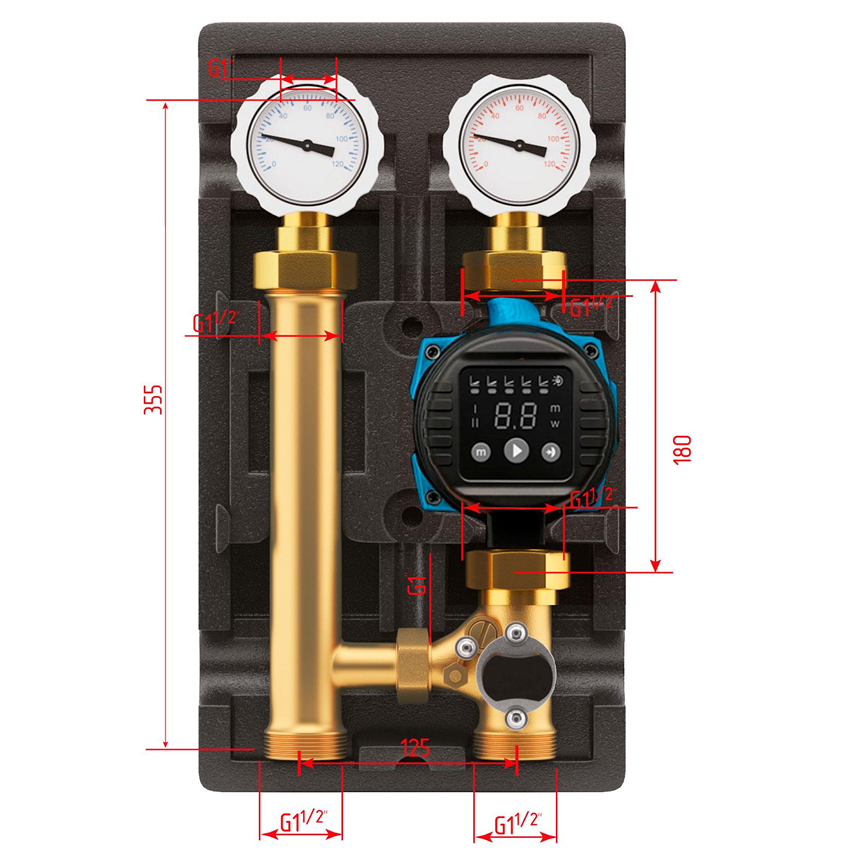

Насосная группа быстрого монтажа TECline Т3 для автоматического изменения температуры теплоносителя представляет собой готовый комплект арматуры c гидравлической обвязкой предназначенный для выполнения функции циркуляции теплоносителя в контуре, с возможностью дополнительной автоматической регулировки температуры рабочей жидкости. Группа быстрого монтажа TECline может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной организацией.
Группа быстрого монтажа TECline может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной организацией.
Перед запуском должно проводится гидравлическое испытание системы – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или водо-гликолевый раствор с концентрацией гликоля до 50%.
Порядок настенного монтажа: - Соедините насосную группу, не снимая заднюю часть изоляции, с подающей и обратной линиями котла; - Накрутите накидные гайки от руки; - Разметьте отверстия на стене; - Просверлите отверстия в стене в соответствии с разметкой и установите дюбеля; - Прикрутите заднюю часть термоизоляции к стене (не перетягивайте) с помощью шурупов (не входящих в комплект) и подсоедините группу к линиям котла.
Монтаж также можно осуществлять, начиная с навески насосной группы на стену, следуя описанным выше пунктам, а затем подводить к ней трубопроводы от котла по месту.
При монтаже групп быстрого монтажа TECline на распределительный коллектор TECline обратите внимание, чтобы линия подачи коллектора совпадала с линией подачи группы быстрого монтажа.
Коллектор должен быть закреплен на стене при помощи специальных кронштейнов
(поставляется в комплекте с коллектором). - Если с группами быстрого монтажа TECline используется гидравлический разделитель TECline, то смотрите схему подключения в документации по гидравлическим разделителям.
Для дополнительной фиксации группы к задней стенке изоляции возможно применять пластиковые хомуты, выполнив отверстия в изоляции сверлением.
Все группы быстрого монтажа TECline укомплектованы контактными термометрами в подающей и обратной линиях, что позволяет визуально оценить температурный перепад в контуре. В случае необходимости замена термометра производится путем извлечения из пластиковой рукоятки шарового крана при движении вдоль оси «на себя».
Все группы быстрого монтажа TECline укомплектованы обратным клапаном, вмонтированном в запорный кран обратной линии. Обратный клапан может быть принудительно открыт путем поворота рукоятки запорного крана обратной линии в положение 45°. «Открытие» обратного клапана необходимо для заполнения/слива контура.
В группах быстрого монтажа TECline T3 с изменением температуры теплоносителя имеется возможность замены обратной и подающей линии.
Последовательность:
