Насосная группа с трехходовым термостатическим смесительным клапаном 1" TECline Kvs 3,2 без насоса арт.T2X

Описание товара

Насосная группа быстрого монтажа TECline Т2 для ручного изменения температуры теплоносителя от 30 С до 60 С представляет собой готовый комплект арматуры c гидравлической обвязкой предназначенный для выполнения функции циркуляции
теплоносителя в контуре, с возможностью дополнительной регулировки температуры рабочей жидкости от 30 С до 60 С.

Группа быстрого монтажа TECline может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной организацией.

Перед запуском должно проводится гидравлическое испытание системы – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или водо-гликолевый раствор с концентрацией гликоля до 50%.

• Монтаж может осуществляться как отдельно, так и на распределительном коллекторе.

Порядок настенного монтажа: - Соедините насосную группу, не снимая заднюю часть изоляции, с подающей и обратной линиями котла; - Накрутите накидные гайки от руки; - Разметьте отверстия на стене;  - Просверлите отверстия в стене в соответствии с разметкой и установите дюбеля; - Прикрутите заднюю часть термоизоляции к стене (не перетягивайте) с помощью шурупов (не входящих в комплект) и подсоедините группу к линиям котла.

Монтаж также можно осуществлять, начиная с навески насосной группы на стену, следуя описанным выше пунктам, а затем подводить к ней трубопроводы от котла по месту.

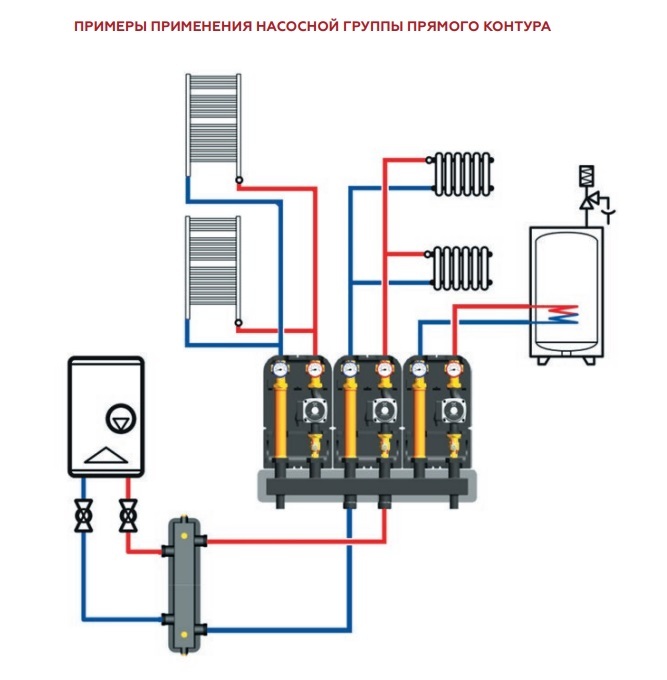

При монтаже групп быстрого монтажа TECline на распределительный коллектор TECline обратите внимание, чтобы линия подачи коллектора совпадала с линией подачи группы быстрого монтажа.
Коллектор должен быть закреплен на стене при помощи специальных кронштейнов
(поставляется в комплекте с коллектором).  - Если с группами быстрого монтажа TECline используется гидравлический разделитель TECline, то смотрите схему подключения в документации по гидравлическим разделителям.
Для дополнительной фиксации группы к задней стенке изоляции возможно применять пластиковые хомуты, выполнив отверстия в изоляции сверлением.

• Замена термометра

Все группы быстрого монтажа TECline укомплектованы контактными термометрами в подающей и обратной линиях, что позволяет визуально оценить температурный перепад в контуре. В случае необходимости замена термометра производится путем извлечения из пластиковой рукоятки шарового крана при движении вдоль оси «на себя».

• • Обратный клапан

Все группы быстрого монтажа TECline укомплектованы обратным клапаном, вмонтированном в запорный кран обратной линии. Обратный клапан может быть принудительно открыт путем поворота рукоятки запорного крана обратной линии в положение 45°. «Открытие» обратного клапана необходимо для заполнения/слива контура.

• Настройка температуры термостатического клапана.

Регулировочной рукояткой термостатического клапана задайте требуемую температуру в диапазоне от 30 С до 60 С.

• замена местами линии подающей и обратной линии.

В группах быстрого монтажа TECline T2 с изменением температуры теплоносителя имеется возможность замены обратной и подающей линии.

Последовательность:

• Вынуть группу из задней стенки теплоизоляционного кожуха;
• Открутить трубу обратной линии от шарового запорного крана;
• Поменять местами термометры в рукоятках шаровых кранов;
• Соединить шаровой кран со встроенным обратным клапаном на трубу;
• Установите оборудование на заднюю стенку теплоизоляционного кожуха.
