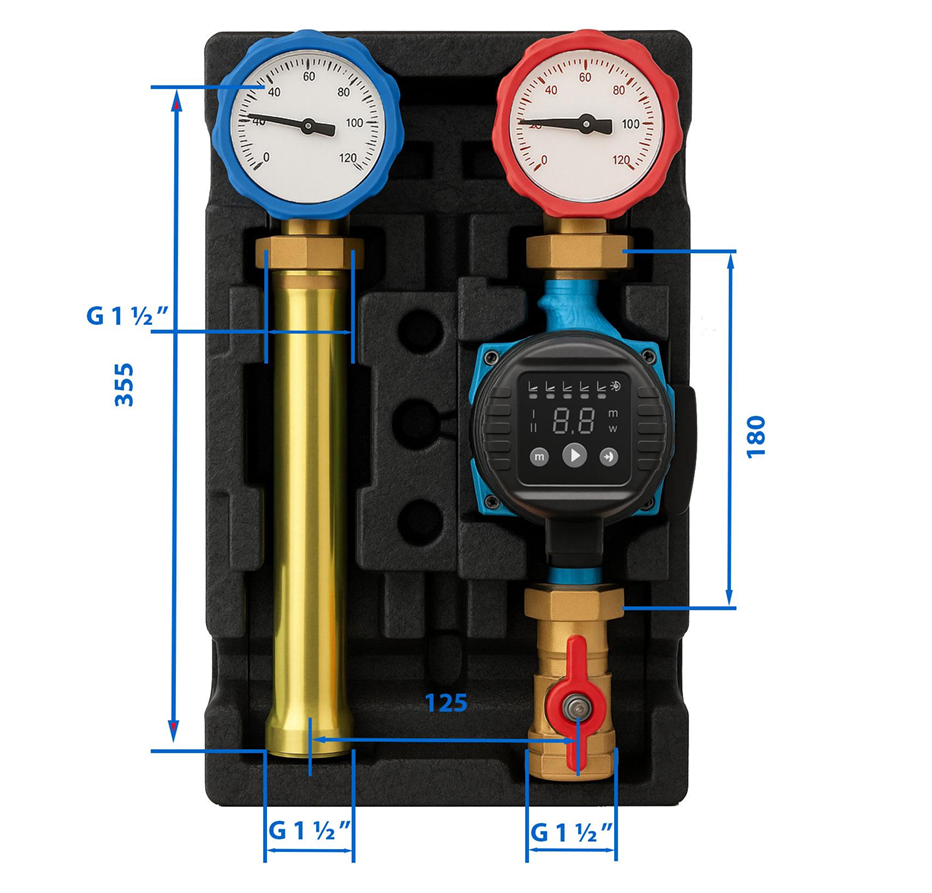

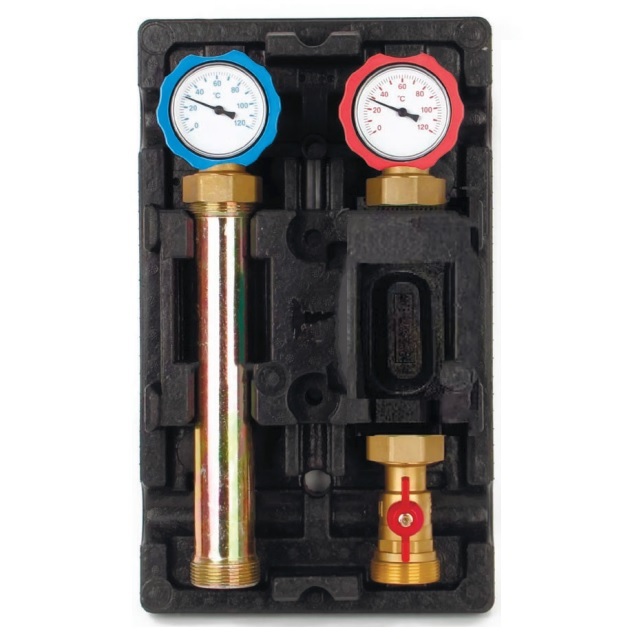

Насосная группа с прямым контуром 1" TECline с насосом TECline LPS25-6ВР арт.T1

Описание товара

Насосная группа быстрого монтажа TECline Т1 без изменения температуры теплоносителя представляет собой готовый комплект арматуры c гидравлической обвязкой предназначенный для выполнения функции циркуляции теплоносителя в контуре, без возможности дополнительной регулировки температуры рабочей жидкости.

Группа быстрого монтажа TECline может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной организацией. Перед запуском должно проводится гидравлическое испытание системы – проверить систему на утечки в местах соединений.

• В качестве теплоносителя применять воду или водо-гликолевый раствор с концентрацией гликоля до 50%.
• Монтаж может осуществляться как отдельно, так и на распределительном коллекторе.

Порядок настенного монтажа:

• Соедините насосную группу, не снимая заднюю часть изоляции, с подающей и обратной линиями котла;
• Накрутите накидные гайки от руки;
• Разметьте отверстия на стене;
• Просверлите отверстия в стене в соответствии с разметкой и установите дюбеля;
• Прикрутите заднюю часть термоизоляции к стене (не перетягивайте) с помощью шурупов (не входящих в комплект) и подсоедините группу к линиям котла.

Монтаж также можно осуществлять, начиная с навески насосной группы на стену, следуя описанным выше пунктам, а затем подводить к ней трубопроводы от котла по месту.

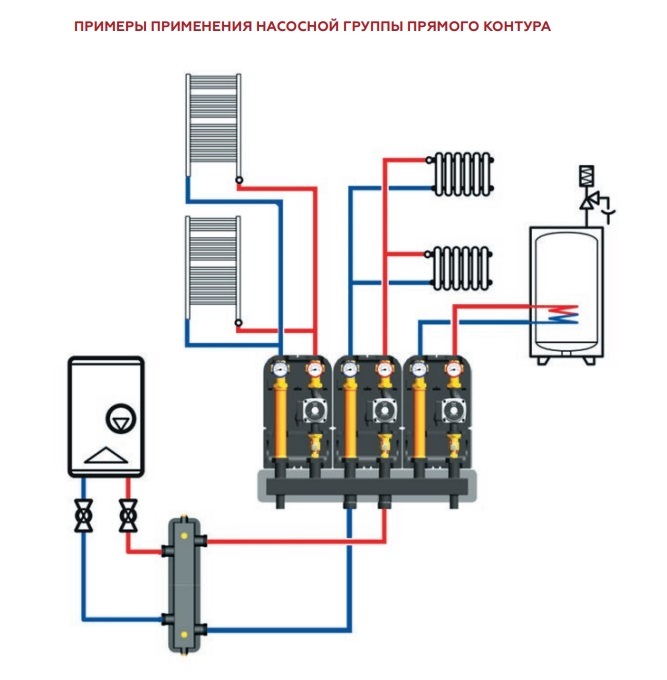

При монтаже групп быстрого монтажа TECline на распределительный коллектор TECline обратите внимание, чтобы линия подачи коллектора совпадала с линией подачи группы быстрого монтажа. Коллектор должен быть закреплен на стене при помощи специальных кронштейнов (поставляется в комплекте с коллектором). - Если с группами быстрого монтажа TECline используется гидравлический разделитель TECline, то смотрите схему подключения в документации по гидравлическим разделителям. Для дополнительной фиксации группы к задней стенке изоляции возможно применять пластиковые хомуты, выполнив отверстия в изоляции сверлением.

Замена термометра

• Все группы быстрого монтажа TECline укомплектованы контактными термометрами в подающей и обратной линиях, что позволяет визуально оценить температурный перепад в контуре. В случае необходимости замена термометра производится путем извлечения из пластиковой рукоятки шарового крана при движении вдоль оси «на себя».
• Обратный клапан Все группы быстрого монтажа TECline укомплектованы обратным клапаном, вмонтированном в запорный кран обратной линии. Обратный клапан может быть принудительно открыт путем поворота рукоятки запорного крана обратной линии в положение 45°. «Открытие» обратного клапана необходимо для заполнения/слива контура.

Замена местами линии подающей и обратной линии. В группах быстрого монтажа TECline T1 без изменения температуры теплоносителя имеется возможность замены обратной и подающей линии.

• Вынуть группу из задней стенки теплоизоляционного кожуха;
• Открутить трубу обратной линии от шарового запорного крана;
• Поменять местами термометры в рукоятках шаровых кранов;
• Соединить шаровой кран со встроенным обратным клапаном на трубу;
• Установите оборудование на заднюю стенку теплоизоляционного кожуха.
