Типы накопительных баков
Типы накопительных/аккумулирующих баков
Накопительные баки, в просторечии называемые буферами, используются не только для аккумулирования тепла от теплоносителя, но и для производства горячей воды.
Буферные емкости для твердотопливных котлов.
Обычно они используются для хранения тепловой энергии, вырабатываемой, например, котлом центрального отопления. и перевод на установку центрального отопления.
В течение последних нескольких лет довольно динамично развивается строительство резервуаров такого типа. Были представлены новые модели накопительных баков, которые могут принимать, накапливать и передавать тепло в систему центрального отопления. не только от одного котла. Чаще всего к простейшим резервуарам этого типа можно подключить 2-4 источника тепла, например, камины, твердотопливные котлы, газовые, электрические или масляные котлы. Некоторые буферы даже оснащены дополнительными спиральными змеевиками, чтобы к ним можно было подключать солнечные коллекторы или тепловые насосы воздух-вода.

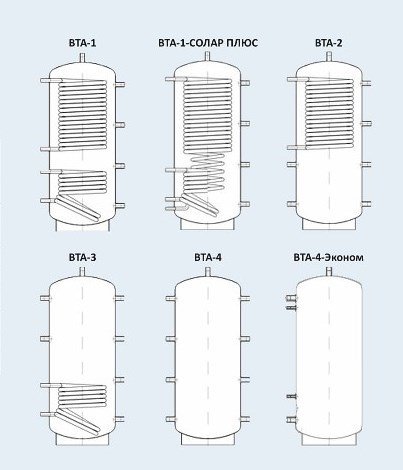

В основном его можно разделить на простые накопительные баки и комбинированные накопительные баки. В каждом типе могут быть указаны дополнительные подгруппы, т.е. буферы с одной, двумя или даже тремя спиральными витками. Некоторые из них оборудованы змеевиком для горячей воды. который нагревает техническую воду через поток, но требует поддержания очень высокой температуры теплоносителя.
Среди простых накопительных емкостей наиболее популярными и дешевыми моделями являются емкости без змеевиков. К ним можно подключить несколько источников тепла. Это ясно представлено в следующем поперечном сечении.
Аккумулирующтй бак без змеевика. Такие буферы изготавливаются из неэмалированной стали, так как их использование и назначение не требуют такой защиты от коррозии. Однако они имеют более толстый слой изоляции, чем резервуары для хранения горячей воды. Из-за своих габаритов теплоизоляция чаще всего представляет собой мягкий пенопласт или полиуретановую губку. Благодаря такому решению вопроса об утеплении, а также использованию ткани типа скай в качестве внешнего покрытия утеплитель можно демонтировать самостоятельно. Таким образом можно получить более компактные размеры буфера, что немаловажно, когда речь идет о его транспортировке через дверную раму.

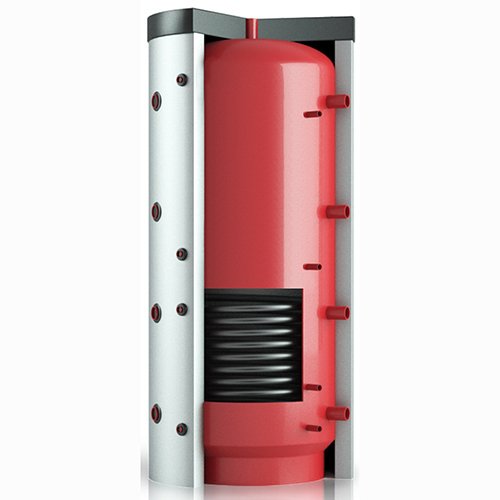

Однако буферные баки, оснащенные дополнительными спиральными змеевиками, уже сегодня более популярны. Благодаря использованию таких катушек можно подключить к системе, например, вышеупомянутую солнечную батарею, которая как закрытая система не может быть подключена к остальной части установки, если это открытая система, незаполненная гликолем. Именно эта заправка гликолем, то есть жидкостью со свойствами, аналогичными свойствам охлаждающей жидкости автомобиля, позволяет солнечной установке работать при температурах от примерно -15 до примерно 120 градусов C. без риска кипения и замерзания этой жидкости, а с другой стороны, не допускает смешивания ее с котловой водой. В этом случае можно использовать накопительный бак с одним спиральным змеевиком.
Как и в случае буферов без спиралей, изоляция сделана из мягкой пены или полиуретановой губки, а внешнее покрытие обычно скай, которое бывает нескольких оттенков в зависимости от производителя.

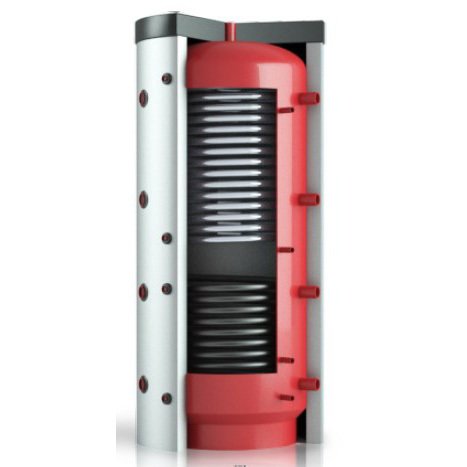

Еще одна группа буферных теплообменников это емкости с двумя или тремя змеевиками. Конструктивно они ничем не отличаются от буферов с одним змеевиком. Однако обычно они имеют чуть большие габариты и, конечно же, возможность подключения дополнительного источника тепла. Дополнительный змеевик позволяет, например, подключиться к буферу твердотопливного котла и при необходимости установить его в открытой системе, в то время как остальная часть системы работает как закрытая система. И наоборот, позволяет подключить газовый котел к змеевику и установить его в замкнутой системе, если остальная часть установки выполнена в виде открытой установки. Простой буфер с 2 катушками Самая совершенная группа буферных теплообменников это комбинированные резервуары, т.е. выполненные по условному «резервуар в резервуаре»
В этой группе можно указать:
Комбинированный буфер с двумя катушками Основным преимуществом таких накопительных емкостей является возможность производства горячей санитарно-технической воды во внутреннем, чаще всего покрытом эмалью изнутри, емкости, которая дополнительно защищена от коррозии за счет использования магниевого анода. Идея работы основана на том, что внешняя рубашка буферной емкости, которая сделана из неэмалированной стали, заполнена теплоносителем, которым обычно является котловая вода. Этот фактор нагревается источниками тепла, подключенными к резервуару. Как и в вышеупомянутых баках, это могут быть различные котлы центрального отопления. Змеевики позволяют снабдить резервуар дополнительным источником тепла, например, солнечным комплектом.
