Система с одноконтурным газовым котлом и бойлером косвенного нагрева

Простая, удобная, схема)

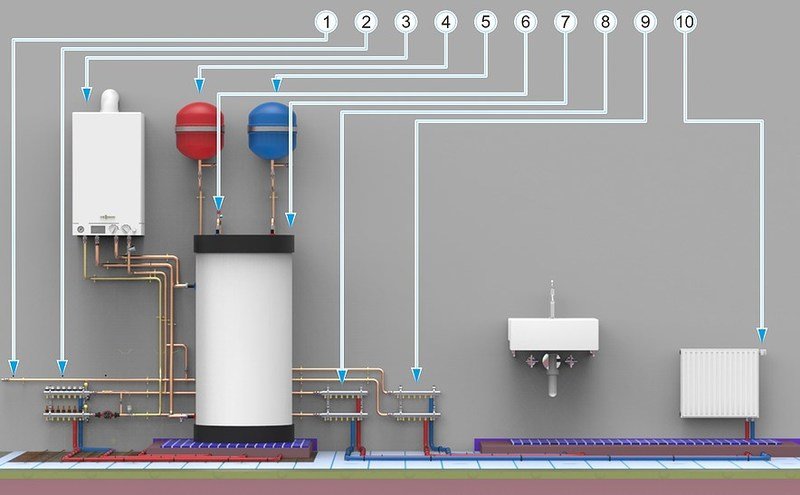

1. Подача холодной воды
2. Гребенка теплого пола и смесительный узел
3. Котел одноконтурный
4. Расширительный бак на отопительный контур
5. Гидроаккумулятор для бойлера косвенного нагрева
6. Сбросной клапан на 6 бар
7. Бойлер косвенного нагрева
8. Гребенка для отопления
9. Гребенка водоснабжения
10. Термостатический клапан

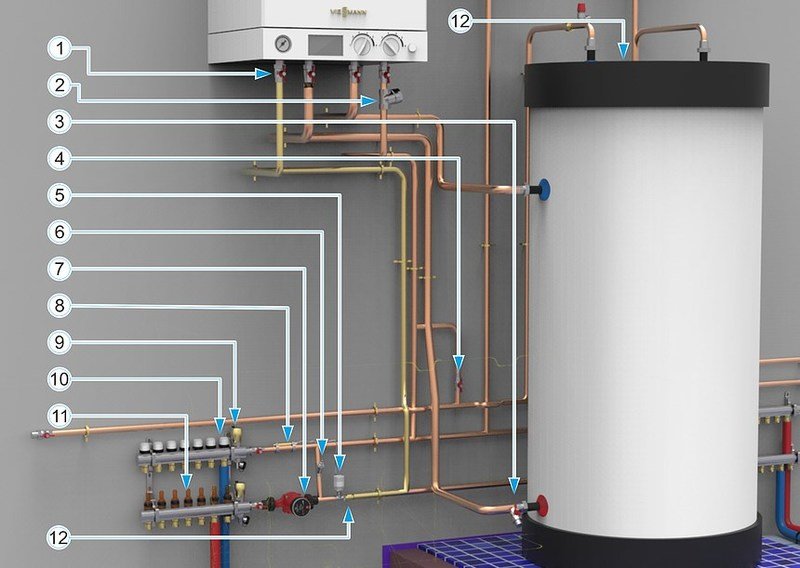

1. Кран с американкой
2. Фильтр грубой очистки
3. Сливной кран
4. Подпиточный кран
5. термостатический клапан с накладным датчиком (позволяет установить общую температуру теплоносителя в коллекторе)
6. балансировочный клапан (позволяет отбалансировать подмес)
7. циркуляционный насос
8. накладной датчик термоклапана
9. автоматический воздухоотводчик
10. ручной термостатический клапан с возможностью установки сервоприводов для автоматизации
11. расходомер
12. обратный клапан
13. датчик температуры бойлера (посылает сигнал автоматике котла для переключения на нагрев воды)
