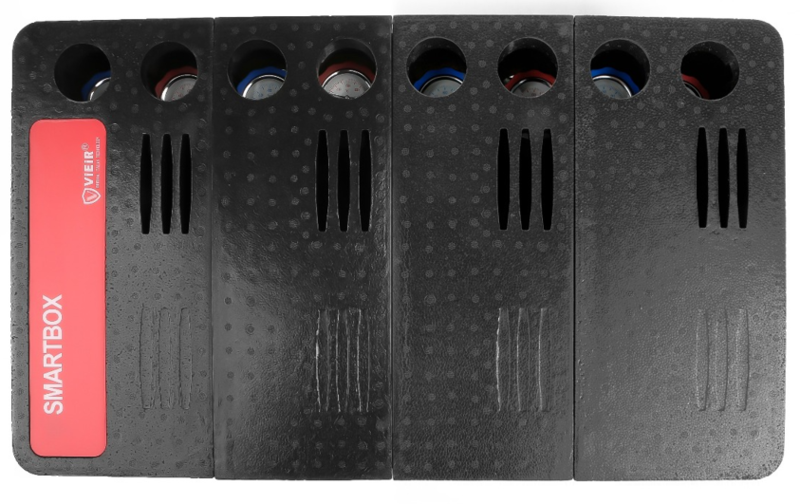

Распределительный коллектор в блочной теплоизоляции SMARTBOX

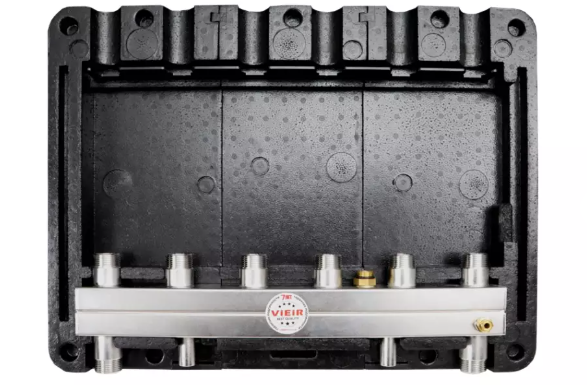

Распределительный коллектор представляет собой комбинированное устройство предназначеннос иля подачи и распределения теплоносителя, поступающего от генератора тепла в контуры потребителей, а также имеющего функцию гилравлического разделитсля для увязки (гидравлической увязки теплогенератора (котла). Коллектор оснащен пенополистрирольной теплоизоляцией черного цвета блочного типа, с настенным креплением.

Распределительный коллектор рассчитан на применение в снстемах с максимальной темперагурой геплоносителя + 95 °С, рабочим давлением до 6 бар,максимальная тепловая мощность на каждый подключаемый отопительный контур 20 кВт, при ΔT 10°С или 46 кВт, при ΔT= 20 °C
Виды распределительных коллекторов:

• VR219-2 на 2 отопительных коштурая
• VR219-3 на 3 отопительных контура
• VR219-4 на 4 отопительных контура

Резьба патрубков распределительного коллектора котлового контура — I" НР отопительных контуров= I" НР

КОМПЛЕКТ ПОСТАВКИ

• Коллектор: 1шт
• Комплект теплоизоляции: 1шт:
• Упаковка; 1шт.
• Техническая документация: 1шт

Внимание! Распределительный коллсктор поставляется без насосно-смесительных узлов НАСОСНЫЕ ГРУППЫ:

• VR221 -насосная группа с прямым контуром
• VR223 -насосная группа с трехходовым термостатическим смеситель ным клапаном.
• VR224 - насосная группа с трехходовым ротационным смесительным клапаном.

Присоединительная резьба: со стороны распределительного коллекто ра — 1" НР (накидная гайка, под плоскую прокладку); со стороный ото пительных контуров— З/4" ВР
Внимание! Группы поставляются без насосов

• Группа с прямым контуром VR221 обеспечивает циркуляцию теплоносителя, поступающего из первичного контура, без регулировки температуры. Данная группа применяется в тех случаях, ког да не требустся понижение температуры подачи на вторичном контуре систем отопления, напри- мер радиаторов или бойлера

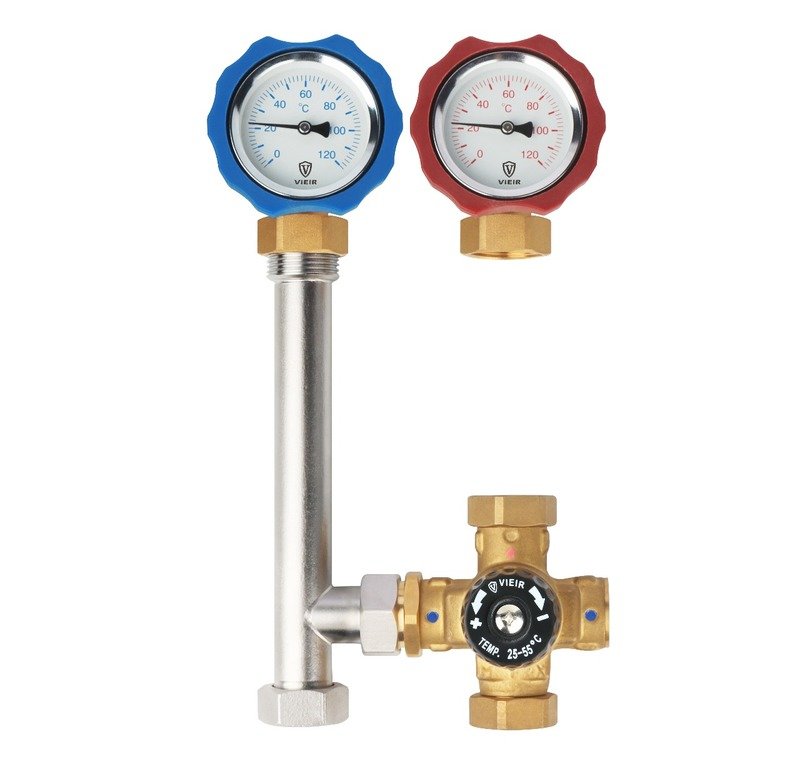

• Группа VR223 обеспечивает циркуляцию теплоносителя, поступающего из первичного контура и постоянное поддержание заданного значения температуры (фиксированной) с помощью смеси- тельного клапана с термостатическим элементом. Данная группа применястся в систёмах отопле ния, таких, как, система теплых полов,
• Группа VR224 обеспечивает циркуляцию теплоносителя, поступающего из первичного контура, и регулировку температуры с помощью моторизуемого смесительного клапана. Данная группа нахо- дит свое применение в системах отопления и охлаждения или в системах теплого пола, в которых производится климатическая регулировка в автоматическом режиме температуры подаваемого в систему теплоносителя в соответствии с температурой в помещении и температурой наружного воздуха при помоши автоматики, согласно заданного температурного графика
